您的位置： 首頁 > 背壓閥 > 氣控背壓閥ARW74

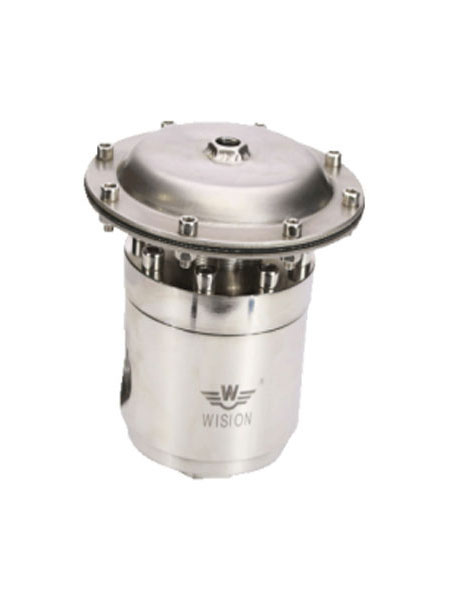

氣控背壓閥ARW74

ARW74高流量系列氣控背壓閥，膜片壓力傳輸，壓力控制準確，用于調節上游壓力，適用于純凈氣體、標準氣體、腐蝕性氣體和液體等，可用于面板安裝。

服務熱線： 021-60528933

氣控背壓閥是根據控制壓縮空氣壓力來調整背壓壓力的大小，控制閥前流體壓力。壓力在調節范圍內可任意調節，連續控制，實現背壓的連續、無級調節，可以遠程控制、氣動控制等多種控制方式，閥前背壓受空氣壓力控制，可以相等，也可以按一定比例變化，氣控比率1：1到1:100。氣控背壓閥適用于流體壓力需要遠程控制、精確控制的使用場合。

氣控調節

設計特點Design features

● 母體與膜片采用硬密封形式

● 母體螺紋1/4''-1''NPT(F)

● 可以遠程控制，氣動控制等多種控制方式

● 壓縮空氣壓力0-7bar，動作靈敏，精度高

適用范圍Scope of application

● 實驗室

● 氣體分析

● 流體控制

● 石油化學工業

● 測試設備

特性參數Characteristic parameters

? 最大輸入壓力：400 Psig

? 調節壓力：0~20,0~50，0~125，0~200，0~250Psig，400Psig，

? 安全測試壓力：150%最大額定壓力

? 適用溫度: -40℃至＋100℃（大于100°咨詢技術）

? 泄漏率: 無氣體泄漏

? CV值:2,3.2,4,5,7.3,11

? 氣控比率1：1到1:100

? 線性度：±5%F.S以下

? 靈敏度：±3%F.S以下

? 精度：±5%F.S以下

產品材質Product material

? 閥體：316L, 304, Brass, C276, TA2, PVDF,不銹鋼襯氟

? 上蓋： 304

? 膜片：丁晴橡膠（內襯尼龍），Viton（內襯尼龍），316L, PTFE

? 閥座: PTFE, PEEK, Vespel

? 彈簧: 316L

? 閥芯頂桿: 316L

? O型圈：丁晴橡膠,乙丙橡膠,Chemraz或Viton

流量曲線圖Flow curve

安裝尺寸圖Installation dimensions

母體孔位圖Matrix bitmap

訂購指南ORDERING INFORMATION
系列型號	母體材質	母體孔位	輸入壓力	壓力表	進氣形式	出氣形式	選項
ARW74氣控背壓閥	L	A	G	G	6	6	P
	L:316L B:Brass S:304 C:C276 T:TA2 P:PVDF CF:襯氟	A B	L:0-20psig K:0-50psig I:0-125psig H:0-200psig G:0-250psig D:0-400psig	G:附壓力表（Mpa) P:附壓力表（psig/bar) W:無壓力表	04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接頭可供選擇	04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接頭可供選擇	P:面板式安裝
