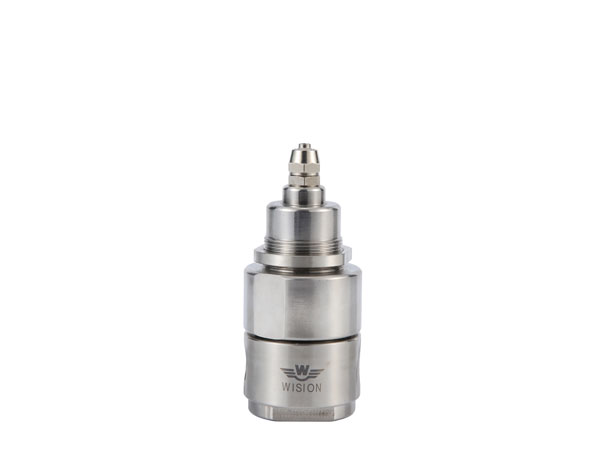

氣控背壓閥ARW71

ARW71系列氣控背壓閥，不銹鋼膜片壓力傳輸，壓力控制準確，用于調節上游壓力，適用氣體、標準氣體、腐蝕性氣體, 液體等。

服務熱線： 021-60528933

氣控背壓閥是根據控制壓縮空氣壓力來調整背壓壓力的大小，控制閥前流體壓力。壓力在調節范圍內可任意調節，連續控制，實現背壓的連續、無級調節，可以遠程控制、氣動控制等多種控制方式，閥前背壓受空氣壓力控制，可以相等，也可以按一定比例變化，氣控比率1：1到1:100。氣控背壓閥適用于流體壓力需要遠程控制、精確控制的使用場合。

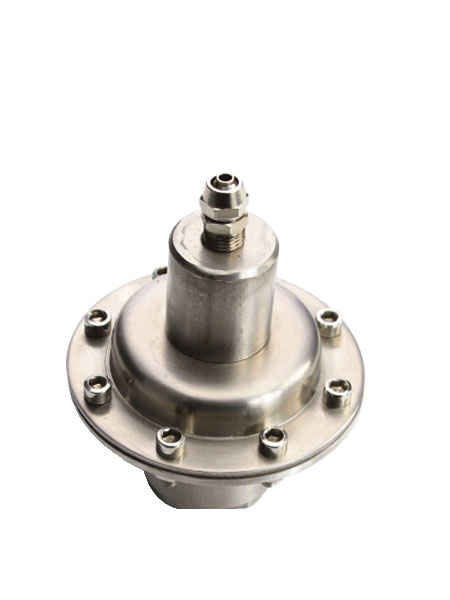

氣控調節

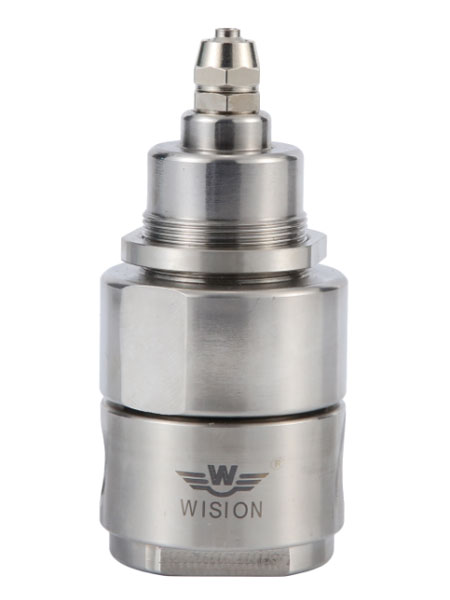

氣控調節

設計特點Design features

●母體與膜片采用硬密封形式。

●母體螺紋: 1/4" NPT(F) 3/8"NPT(F)。

●可以遠程控制，氣動控制等多種控制方式。

●壓縮空氣壓力0-7bar，動作靈敏，精度高。

特性參數Characteristic parameters

? 最大調節壓力：800psig

? 調節壓力：0~25，0~50，0~100，0~250，0~300，0~500，0~800psig

? 安全測試壓力：1.5倍的最大輸入壓力

? 適用溫度：-40℃至＋100℃（大于100℃咨詢技術）

? Cv值： 0.06 ,0.08, 0.2 ,0.4, 0.6

? 氣控比率1：1到1:100

? 線性度：±5%F.S以下

? 靈敏度：±3%F.S以下

? 精度：±5%F.S以下

產品材質Product material

? 母體：316L ,Brass,C276,TA2,PVDF,PTFE,不銹鋼襯氟

? 上蓋： 304

? 膜片：316L C276

? 閥座：PCTFE , PTFE, Vespel

? 彈簧：316L

? 閥芯頂桿：316L

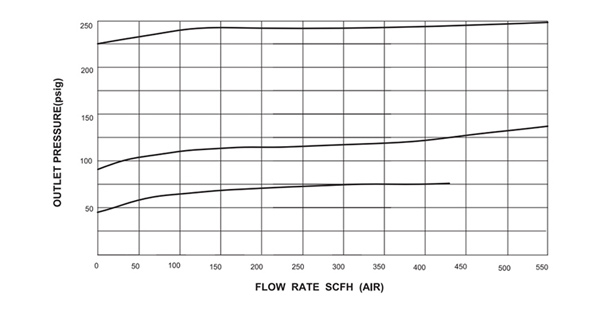

流量曲線圖Flow curve

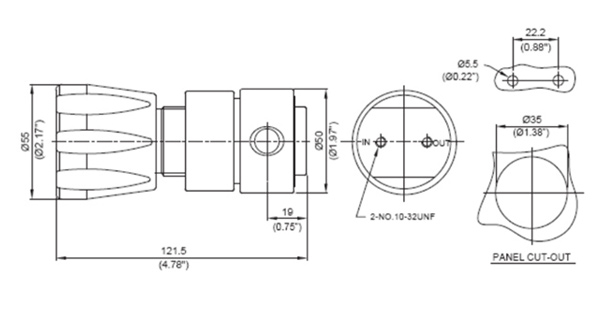

安裝尺寸圖Installation dimensions

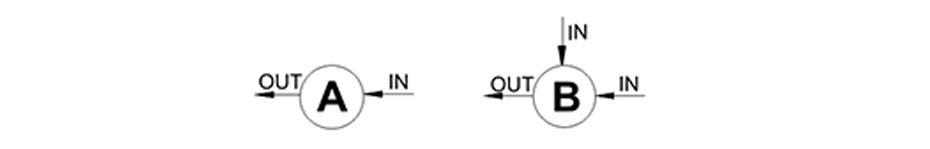

母體孔位圖Matrix bitmap

訂購指南ORDERING INFORMATION
系列型號	母體材質	母體孔位	調節壓力	壓力表	進氣形式	出氣形式	選項
	L	A	G	G	00	00	P
ARW71氣控背壓閥	L:316L B:Brass C:C276 T:TA2 PC:PVC PD:PVDF PF:PTFE CF:襯氟	A B	L:0-25psig K:0-50psig I:0-100psig G:0-250psig F:0-300psig E:0-500psig D:0-800psig	G:附壓力表（Mpa) p:附壓力表（psig/bar) W:無壓力表	00:1/4NPT(F) 01:1/4NPT(M) 02:3/8NPT(F) 10:1/8卡套接頭 11:1/4卡套接頭 12:3/8卡套接頭 91:1/4"VCR(F) 92:1/4"VCR(M) 93:1/4"焊接管其他接頭可供選擇	00:1/4NPT(F) 01:1/4NPT(M) 02:3/8NPT(F) 10:1/8卡套接頭 11:1/4卡套接頭 12:3/8卡套接頭 91:1/4"VCR(F) 92:1/4"VCR(M) 93:1/4"焊接管其他接頭可供選擇	P:面板式安裝
