先導背壓閥XRW76

XRW76真空系列先導背壓閥，不銹鋼膜片壓力傳輸，壓力控制準確，用于調節管道真空壓力的大小，適用于標準氣體、腐蝕性氣體、液體等。

服務熱線： 021-60528933

先導背壓閥是通過調節減壓閥的輸出壓力來控制主閥的閥前壓力，壓力在調節范圍內可任意調節，連續控制，實現背壓的連續、無級調節，可以遠程控制、氣動控制等多種控制方式，閥前背壓受減壓閥輸出壓力的控制，可以相等，也可以按一定比例變化，氣控比率1：1到1:100。先導背壓閥適用于流體壓力需要遠程控制、精確控制的使用場合。

先導調節

設計特點Design features

● 母體與膜片采用軟密封形式

● 母體螺紋：1/4"-2" NPT（F）

● 可采用面板式或墻式安裝

● 可以遠程控制，氣動控制等多種控制方式

● 壓縮空氣壓力0-7bar，動作靈敏，精度高

● 多種先導減壓閥可選擇

適用范圍Scope of application

● 實驗室

● 氣體分析

● 流體控制

● 石油化學工業

● 測試設備

特性參數Characteristic parameters

? 最大輸入壓力：28inHg（vac），（-14.5psig），0~-7.5psig

? 設計試驗壓力：最大額定壓力的150%

? 泄漏：內部無氣體泄漏，外部≤2*10-8，大氣壓·毫升/秒氦氣

? 適應溫度：-40℃至＋100℃（大于100℃咨詢技術）

? Cv值： 0.06~17

? 氣控比率1：1到1:100

? 線性度：±5%F.S以下

? 靈敏度：±3%F.S以下

? 精度：±5%F.S以下

產品材質Product material

? 母體：316L, Brass，304, C276, TA2, PVDF，PTFE，不銹鋼襯氟

? 膜片:316L,C276,PTFE，NBR, VITON, EPDM, PEEK

? O型圈：NBR,VITON,EPDM,PTFE

? 閥座: PTFE，PCTFE, PEEK，Vespel, 316L

? 彈簧: 316L

? 閥芯頂桿: 316L

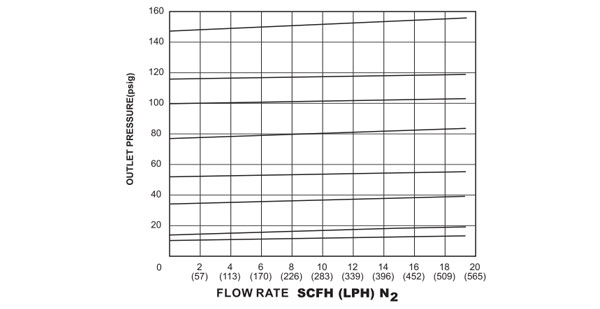

流量曲線圖Flow curve

安裝尺寸圖Installation dimensions

母體孔位圖Matrix bitmap

訂購指南 ORDERING INFORMATION
系列型號	母體材質	母體孔位	調節壓力	壓力表	進氣形式	出氣形式	選項
XRW76先導背壓閥	L	B	D	G	O2	O2	P
	L:316L B:Brass S:304 C:C276 T:TA2 PD:PVDF PF:PTFE CF:襯氟	A B	D:0-0.05MPA(-7.5PSIG) K:0-0.1MPA(-14.5PSIG)	G:附壓力表（Mpa) P:附壓力表（psig/bar) W:無壓力表	00:1/4NPT(F) 02:3/8NPT(F) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接頭可供選擇	00:1/4NPT(F) 02:3/8NPT(F) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接頭可供選擇	P:面板式安裝
