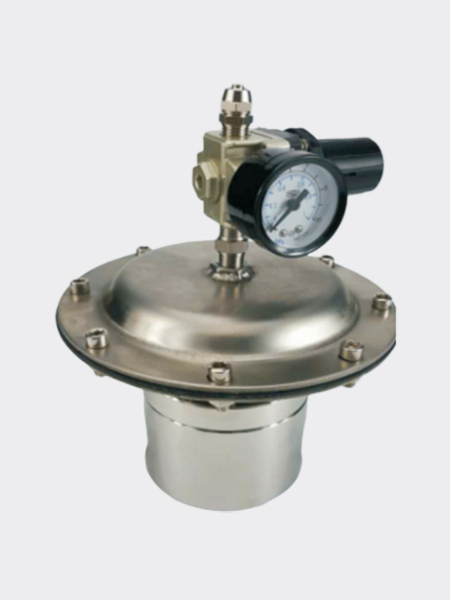

XWBF系列先導背壓閥，采用膜片壓力傳輸，用于泵的出口, 穩定壓力, 穩定流量，防止流體回流，與阻尼器配合使用，減小流體波動。
先導背壓閥是通過調節減壓閥的輸出壓力來控制主閥的閥前壓力，壓力在調節范圍內可任意調節，連續控制，實現背壓的連續、無級調節，可以遠程控制、氣動控制等多種控制方式，閥前背壓受減壓閥輸出壓力的控制，可以相等，也可以按一定比例變化，氣控比率1：1到1:100。先導背壓閥適用于流體壓力需要遠程控制、精確控制的使用場合。
● 為背壓閥的兩端管路提供壓力差
● 防止虹吸現象的發生，消除投加點壓力波動所引起的投加量變化
● 和脈動阻尼器配合使用減小水錘對系統的危害
● 保護管路、彎頭、接頭，減小壓力波動的沖擊
● 與其他管路元件如脈動阻尼器配合使用才能發揮最大效用
● 可以遠程控制，氣動控制等多種控制方式
● 壓縮空氣壓力0-7bar，動作靈敏，精度高
● 多種先導減壓閥可選擇
| ? 調節壓力控制范圍：0-1bar，0-3bar，0-7bar，0-10bar |
| ? 安全測試壓力：150% 最大額定壓力 |
| ? 適用溫度：-40℃至＋100℃（大于100℃咨詢技術） |
| ? 內泄漏率：無氣體泄漏 |
| ? Cv值：0.6，1.2，2，2.6，3.8，5.1，8，11，13，17，25，36，50，75 |
| ? 氣控比率1：1到1:100 |
| ? 線性度：±5%F.S以下 |
| ? 靈敏度：±3%F.S以下 |
| ? 精度：±5%F.S以下 |
| ? 316L, 304, C276, TA2, PVC,PVDF，PTFE，不銹鋼襯氟 |
| ? 膜 片: 316L,C276 ,PTFE，NBR, VITON, EPDM, PEEK, 四氟復合膜片 |
| ? O型圈：NBR,VITON,EPDM,PTFE,RPTFE |
| ? 閥 座: PTFE,PCTFE, PEEK,Vespel, 316L |
| ? 彈簧：316L |
| ? 閥芯頂桿：316L |
| 訂 購 指 南 ORDERING INFORMATION | |||||||
| 系列型號 | 母體材質 | 母體孔位 | 公稱通徑 | 連接方式RC/NPT | 調節壓力 | 膜片 | 壓力表 |
|
XWBF先導背壓閥 |
L:316L S:304 C:C276 T:TA2 P:PVC PD:PVDF PF:PTFE CF:襯氟 |
A B |
6 32 8 40 10 50 15 65 20 80 25 100 |
1/8" 1.25" 1/4" 1.5" 3/8" 2" 1/2" 2.5" 3/4" 3" 1" 4" 法蘭連接可訂制,代號：F |
I:0-1bar H:0-3bar G:0-7bar Q:0-10bar |
1、316L 2、C276 3、PTFE 4、NBR 5、VITON 6、EPDM 7、PEEK 8、四氟復合膜片 |
G:附壓力表 （MPa) P:附壓力表 （psig/bar) W:無壓力表 |
