壓力表

服務熱線： 021-60528933

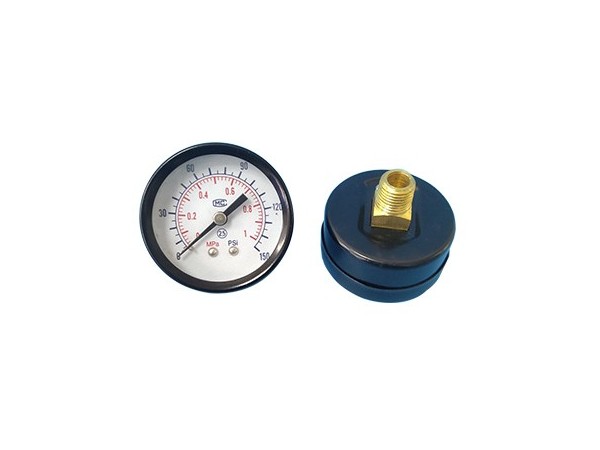

壓力表由導壓系統、齒輪傳動機構、示數裝置和外殼所組成。壓力表通過表內的不銹鋼敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將彈性形變傳導至指針，引起指針轉動來顯示壓力。
充油壓力表(一般為硅油或甘油)，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。不銹鋼壓力表具有較強的防被測介質腐蝕和抗環境腐蝕的能力。適用于腐蝕性較強的介質和惡劣的外部腐蝕環境中。
沃原G20系列壓力表主要使用于減壓器及管路系統壓力顯示，壓力表常規規格為2",進氣螺紋為1/4"NPT，壓力表精度為2.5級，1.6級。

壓力表技術參數如下：

● 精度等級：±1.6% ；±2.5%。

● 表殼直徑：50mm ;60mm。

● 表殼材質：304不銹鋼，316不銹鋼，黃銅或黃銅鍍鎳。

● 殼形式：安全殼構造，隔板裝置后釋放。

● 彈性元件及接頭體材質：304； 316，彈性元件與接頭體氬弧焊接。

● 機芯材質： 304不銹鋼，316不銹鋼。

● 接頭螺紋：1/4NPT，M14×1.5；G1/4等。

● 測量范圍：－0.1~0 MPa或,0.1~600 MPa（其他可定制）

● 指針：普通

● 表玻璃：有機玻璃、安全型雙層玻璃

● 耐震型充填材質：甘油98%

● 使用環境溫度：

1）-25~70℃(外殼內充液)

2）-40~70℃(外殼內不充液)

● 溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)

訂購指南 ORDERING INFORMATION

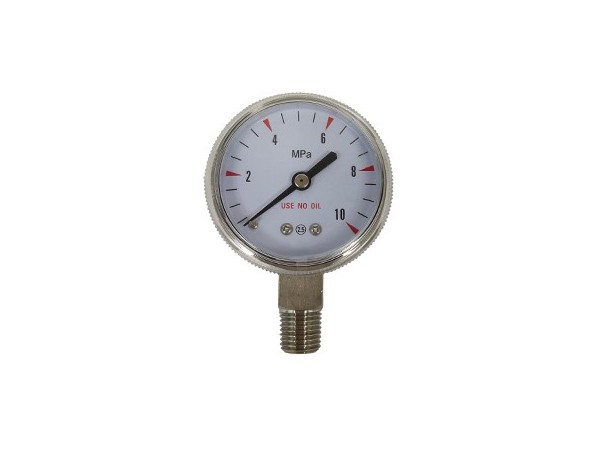

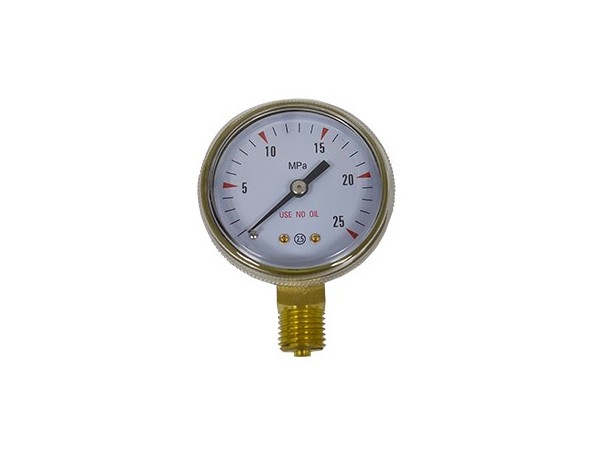

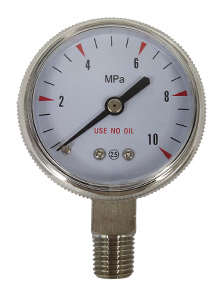

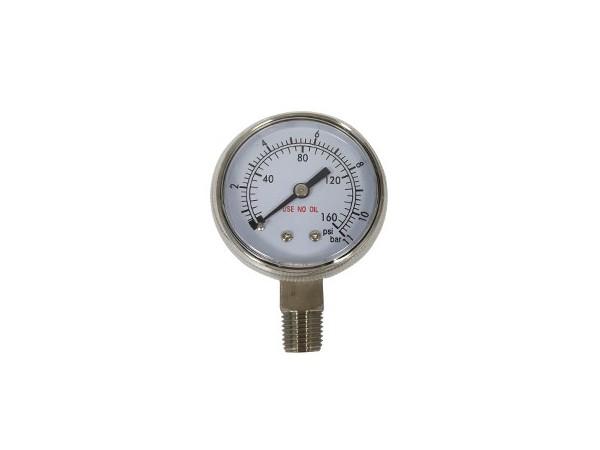

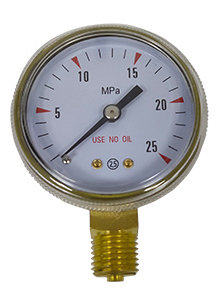

不銹鋼壓力表型號2.5級(psig/bar)	量程(psig/bar)	不銹鋼壓力表型號2.5級(MPa)	量程(MPa)
FG20L-30	-30-30Psi/2bar	FG20L-0M	-0.1-0MPa
FG20L-100	-30-100Psi/7bar	G20L-0.16M	0-0.16MPa
FG20L-100	-20-100Psi/7bar	G20L-0.25M	0-0.25MPa
G20L-30	0-30Psi/2bar	G20L-0.4M	0-0.4MPa
G20L-100	0-100Psi/7bar	G20L-1M	0-1MPa
G20L-150	0-150Psi/10bar	G20L-1.6M	0-1.6MPa
G20L-160	0-160Psi/11bar	G20L-2.5M	0-2.5MPa
G20L-200	0-200Psi/14bar	G20L-16M	0-16MPa
G20L-300	0-300Psi/20bar	G20L-4M	0-4MPa
G20L-600	0-600Psi/40bar	G20L-6M	0-6MPa
G20L-1000	0-1000Psi/70bar	G20L-10M	0-10MPa
G20L-1600	0-1600Psi/110bar	G20L-16M	0-16MPa
G20L-3000	0-3000Psi/200bar	G20L-25M	0-25MPa
G20L-4000	0-4000Psi/280bar	G20L-40M	0-40MPa
G20L-6000	0-6000Psi/400bar	G20L-60M	0-60MPa

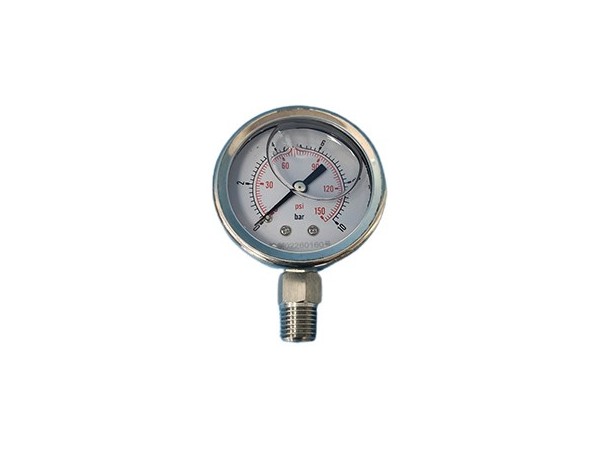

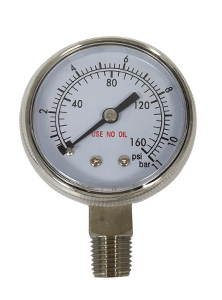

不銹鋼1.6級壓力表型號(MPa)	量程(MPa)	不銹鋼充油壓力表型號(psig/bar)	量程(psig/bar)
JG20L-0.16M	0-1.6MPa	YG20L-150	0-150Psi/10bar
JG20L-2.5M	0-2.5MPa	YG20L-230	0-230Psi/16bar
JG20L-160	0-160Psi/11bar	YG20L-350	0-350Psi/25bar
JG20L-300	0-300Psi/20bar	YG20L-600	0-600Psi/40bar
JG20L-600	0-600Psi/40bar	YG20L-1500	0-1500Psi/100bar
JG20L-3000	0-3000Psi/200bar
JG20L-4000	0-4000Psi/280bar

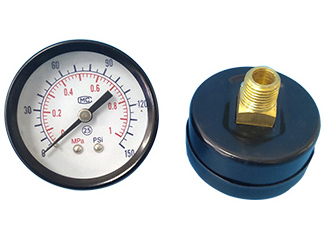

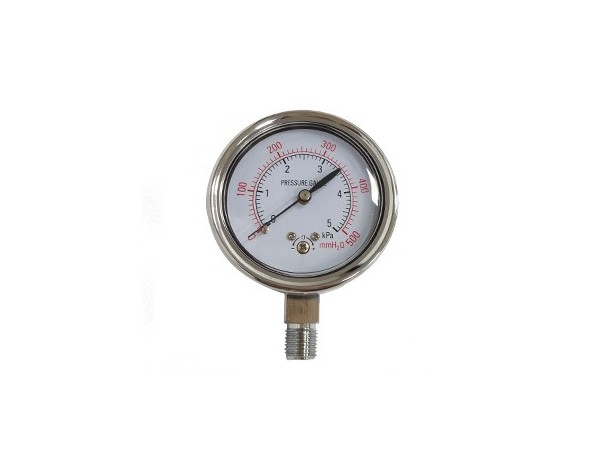

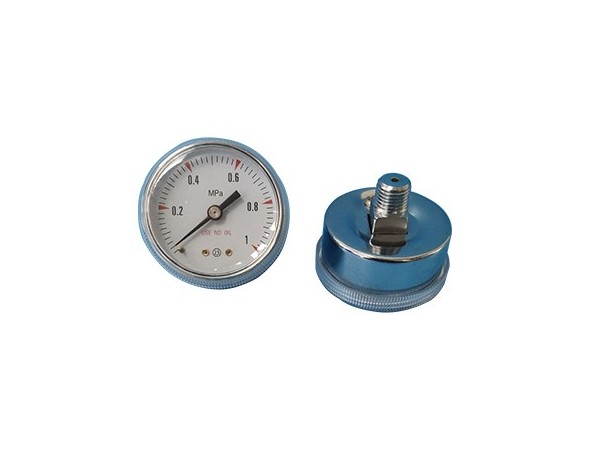

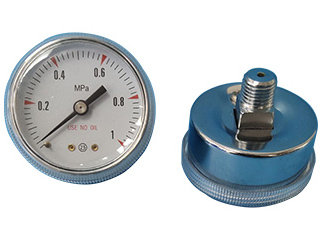

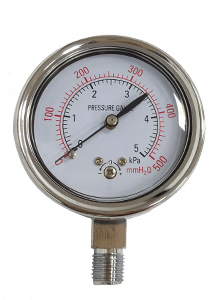

微壓壓力表型號	量程(KPa)	軸向壓力表型號	量程(KPa)
G20L-5K	0-5KPa	ZG20L-6M(黃銅）	0-6MPa
G20L-10K	0-10KPa	ZG20L-150(黃銅）	0-150PSI/1MPa
G20L-16K	0-16KPa	ZG20L-1M(黃銅鍍鎳）	0-1MPa
G20L-30K	0-30KPa
G20L-60K	0-60KPa
G20L-100K	0-100KPa
